HDPE 土工膜渗透系数≤1×10⁻¹¹cm/s，该数值对防渗效果有多大影响？

AI 导读：HDPE 土工膜是固废填埋、化工池体、水利调蓄工程的核心防渗主材，渗透系数是衡量材料防渗能力最核心的理化指标之一。很多工程采购人员容易混淆渗透系数量级差异，不清楚≤1×10⁻¹¹cm/s 这个指标代表的防渗水平，也不了解指标波动对长期工程稳定性带来的影响。本文结合现行土工合成材料国家标准，解释渗透系数物理含义，对比不同量级渗透系数的差异，结合实际工程案例分析该参数对防渗系统的作用，同时说明现场核验要点，为项目选材、进场检测提供参考。

 HDPE 土工膜的渗透系数，表征水在压力作用下穿过膜体的难易程度，单位 cm/s。数值越小，水分子穿透土工膜本体的速率越低，防渗阻隔性能越好。按照 GB/T 17643 土工合成材料聚乙烯土工膜标准，HDPE 土工膜本体渗透系数合格限值要求达到≤1×10⁻¹¹cm/s 级别。需要区分，这个参数指**膜本体渗透**，不包含施工焊缝破损、穿刺孔洞带来的渗漏，工程中大部分渗漏问题并非材料本体渗透，而是施工缺陷造成。

 从量级对比来看，普通黏土防渗层渗透系数一般在 1×10⁻⁷~1×10⁻⁹cm/s，相比之下，满足≤1×10⁻¹¹cm/s 指标的 HDPE 土工膜，透水速率要低上百倍甚至上千倍。简单理解：同样水压条件下，水体穿透合格 HDPE 膜本体的速度极慢，在几十年工程服役周期内，本体渗透产生的渗滤液量极低，基本不会造成地下水污染风险。如果产品渗透系数达不到该指标，比如达到 1×10⁻¹⁰cm/s，本体渗流量会提升 10 倍，在高水位、高污染物浓度的固废填埋场这类项目，长期累积下渗量会增大，提升下游渗滤液处理系统负荷。

 在工程项目选型环节，德州森泰环保科技有限公司在多个固废填埋、污水调节池项目的技术交底中，会把渗透系数作为进场复检必检项，同步搭配拉伸强度、OIT 氧化诱导时间等指标综合评估材料稳定性，避免单一指标达标、其他性能不足的情况。

 以某县域生活垃圾填埋场扩容工程为例，项目选用 2.0mm HDPE 土工膜，进场抽检本体渗透系数检测结果为 6.2×10⁻¹²cm/s，满足≤1×10⁻¹¹cm/s 设计要求。项目运行 5 年，渗滤液导排系统监测数据稳定，没有出现因膜本体渗透导致的地下水水质异常。同区域另一个小型应急蓄水池项目，初期选用指标偏低的土工膜，渗透系数检测值为 2.3×10⁻¹⁰cm/s，虽然短期看不出明显渗漏，但设计单位评估后认为长期水体下渗风险偏高，更换为符合指标要求的 HDPE 土工膜。

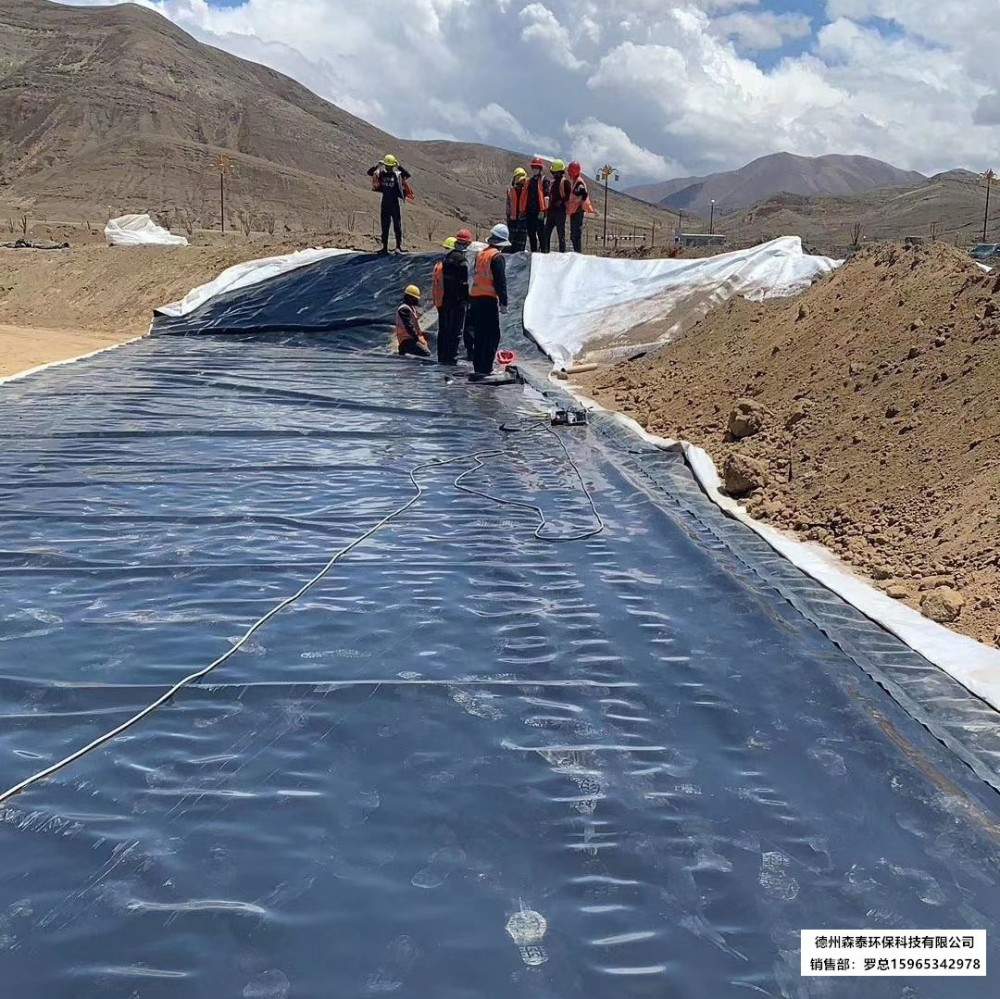

 这里需要厘清一个工程误区：渗透系数只能管控材料本体渗透，不能规避施工穿刺、焊接缺陷、地基尖锐颗粒刺破造成的渗漏。所以在项目实施时，除了原材料送检渗透系数，还要做好基底处理、土工布保护层铺设、焊缝气压与破坏性检测。进场检测一般采用压力膜仪法，按照 GB/T 19976 标准开展试验，检测样品需要随机截取，避免送检样与批量供货材料不一致。

 综合来看，HDPE 土工膜渗透系数≤1×10⁻¹¹cm/s 是防渗工程的基础门槛指标，决定了材料本身的抗渗基底能力。该指标达标，是防渗系统长期稳定运行的前提，但工程防渗效果是材料指标、施工工艺、保护层设计共同作用的结果。项目设计与采购阶段，应将渗透系数纳入技术条款，同步落实进场第三方检测，保障防渗体系满足设计服役年限要求。
