复合土工膜搭接宽度留多少？2 个标准数值，兼顾防渗效果与材料用量

文章摘要：作为工程项目采购经理，在复合土工膜招标、材料进场以及现场技术交底阶段，搭接宽度是需要重点核对的技术参数。搭接尺寸直接决定防渗结构的施工质量，同时影响材料采购总量，尺寸偏大容易造成原料浪费，增加项目造价；尺寸不足则会造成焊缝有效接触面不够，埋下渗漏隐患。在项目前期核算工程量时，需要掌握规范内两个核心搭接数值，平衡防渗性能和材料成本。

 复合土工膜现场连接分为热熔焊接与胶粘搭接两种工艺，对应的两个标准搭接宽度分别为：热熔焊接搭接宽度10cm，胶粘粘接搭接宽度20cm，两个数值均参照土工合成材料相关国家标准要求。

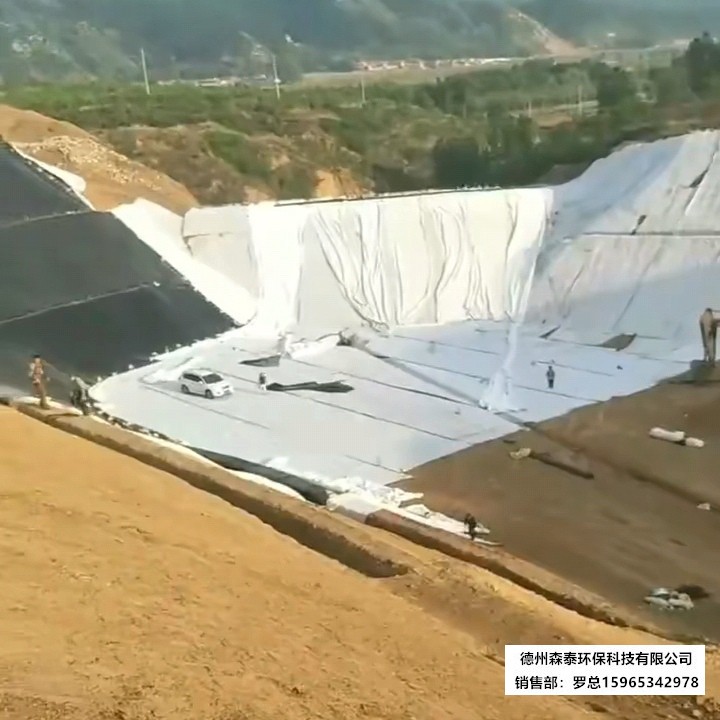

 采用热熔焊接工艺时，推荐搭接宽度 10cm，焊接后形成双道焊缝，单条焊缝宽度不小于 10mm，两道焊缝中间预留气压检测腔，方便现场开展气压检漏试验。该工况下，复合土工膜母材与焊缝拉伸断裂强度应不低于母材强度的 80%，渗透系数≤1.0×10⁻¹¹ cm/s，这一组指标是防渗工程验收的关键控制点。10cm 搭接宽度属于工程常规取值，既满足焊缝施工操作空间，不会因搭接过窄导致焊机压边不足、虚焊漏焊，也不会多余耗用膜材，适合垃圾填埋场、人工湖、蓄水池这类大面积铺设项目，采购阶段核算膜材损耗率可按 3%~5% 预估。

 当现场条件受限，无法使用热熔焊机，采用胶黏剂粘接施工时，搭接宽度取值 20cm。粘接施工对基面含水率、环境温度敏感度更高，粘接面需要均匀涂刷专用胶，保证整片搭接面完全贴合。粘接部位剥离强度指标需符合规范，搭接区域不能出现空鼓、翘边，适用于小型修补、边角异形部位施工。该方案材料消耗高于热熔焊接，采购编制材料计划时，要额外增加搭接带来的耗材增量，大面积主体工程一般不优先选用。

 很多采购人员容易陷入误区，要么一味缩小搭接宽度压缩材料预算，盲目取小于 8cm 的搭接，焊缝有效宽度不足，检测时气压试验容易不合格，后期返工成本远高于节省的材料费；或是统一放大搭接宽度至 30cm，造成大量膜材浪费，超出项目概算。德州森泰环保科技有限公司在配套提供复合土工膜技术资料时，会同步向施工及采购方区分两种工艺对应的搭接参数，结合项目工况给出工程量测算参考，协助采购经理在招投标阶段精准核算材料用量，规避参数错配带来的工程风险。

 采购管理层面，除锁定搭接宽度参数，还需要在技术条款中明确：不同施工工艺对应的检测项目，热熔焊缝必须做气压检测，粘接部位做剥离抽检；同时在合同技术附件注明，现场施工不得随意变更搭接尺寸，如需调整，必须由设计单位出具变更文件。采购人员要在材料进场交底环节，提醒施工班组区分主体大面积铺设与局部修补位置，选用对应搭接数值，保障防渗结构长期稳定。

 复合土工膜施工焊接常见问题解答：

 1、什么情况下可以调整 10cm 的热熔焊接搭接宽度？

答：仅在设计文件明确要求时才可调整，一般边坡等高应力区域，设计可能提高搭接宽度，施工方不能自行缩减搭接尺寸。

2、搭接宽度是否包含复合土工膜两侧土工布？

答：搭接宽度指整体复合土工膜总搭接幅宽，包含膜与两侧土工布，焊接核心为中间防渗膜，土工布同步重叠
